自力式调节阀是怎么工作的

发布时间:2019年08月28日 浏览量: 【返回上一页】

自力式调节阀是很早就发展起来的。根据自力式温度调节器、自力式压力调节器和自力式流量调节器的结构和功能,可应用于大多数流体介质的自动调节,等等。

目前,随着自立式调压器技术和加工工艺的不断改进,越来越多的应用领域,这当然离不开它自身的特点。

自动调节阀可正常工作,无外部电源。其功能设计能有效地将流体介质的能量转化为驱动力,从而控制阀门的启闭。自操作调节阀的工作原理是什么?

自力式调节阀是怎么工作的

当介质从自力式调节阀前部流过滑阀座节流阀时,它进入阀的后压力。然后,它通过管道进入动作。在上腔室和上托盘上。在这种情况下,力将等于弹簧反作用力。

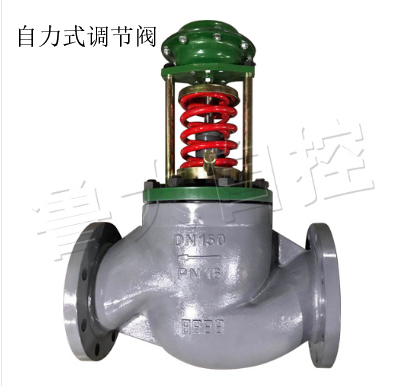

自力式调节阀

这决定了自调节型芯座的相对位置,以控制阀门后面的压力。随着阀后压力的增加,顶板上的压力也增加,使滑阀接近阀座位置,从而减小了滑阀和阀座之间的间隙,并减小了阀后的流动阻力。

阀后的压力下降到预设值,直到顶板上的压力平衡弹簧发生反应。当阀门后面的压力降低时,作用方向与前面所说的相反。这是自动调节阀的流量。

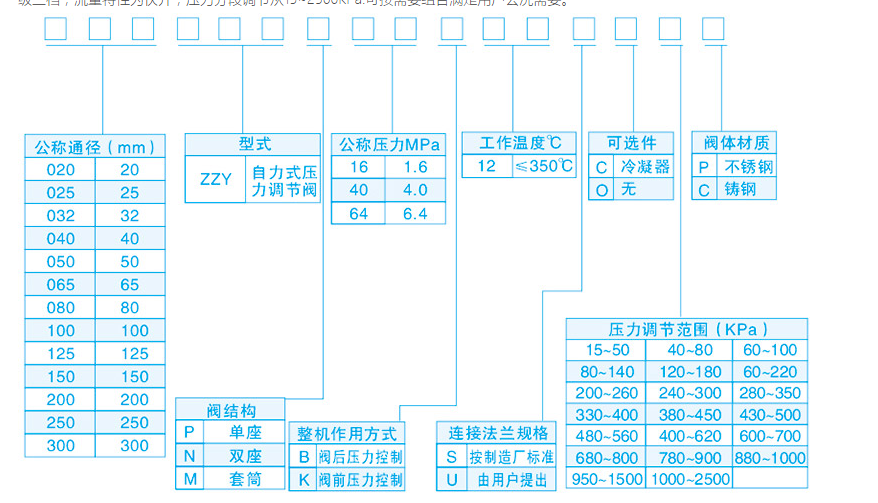

自力式调节阀型号说明

对于传统的控制阀,自调节阀不需要外部能量,但只需调整介质的输出信号。这样就可以有效地调节流体介质的性能。

这不仅大大节省了一些附加配件的成本,而且减少了能源的使用,满足了国家节能减排的要求。

一、自力式温度调理阀工作原理(加热型)

调温阀根据液体的不可压缩性、热膨胀和冷收缩原理工作。当被控对象的温度低于设定温度时,温度室中的液体收缩降低了执行机构推杆上的力。在弹簧力的作用下,阀门开启,增加蒸汽、热油等加热介质的流量,升高被控对象的温度,直至被控对象的温度达到设定值。当截止阀关闭时,被控对象的降温阀打开加热介质,进入换热器,使被控对象的温度上升到一个恒定值。阀门开度大小与被控对象的实际温度和设定温度之差有关。

  二、自力式温度调理阀工作原理(冷却型)

冷却用自力式温度调节阀的工作原理可参照加热用自力式温度调节阀。然而,在执行机构和弹簧力的作用下,当阀芯部件打开和关闭时,阀体主要用于冷媒冷却装置的温度控制。

 鲁大自控,是一家自力式调节阀厂家。
