电动调节阀的检查校准步骤

发布时间:2019年11月12日 浏览量: 【返回上一页】

电动调节阀的调节流程:

1、按接线方法接上线。

2、检查了感觉没有问题了以后插电。

3、将小开关放置手动式情况。

4、校整行程开、关方向。实际操作开关1开时,电动调节阀应打灯亮,产生开关顶开后电机应停止。实际操作开关1关时,应熄灯亮,行程开关顶开后电机应停止。要不是那样,将9与10互换。假如电机开关方向与手操方向不符合,将意见反馈电阻器的13与15互换。

5、手动式开关1使电动执行器向关的方向运行,这时熄灯亮。关行程接点被顶开停止后,气动调节阀转动导电塑料定位仪使意见反馈电流量为4mA。

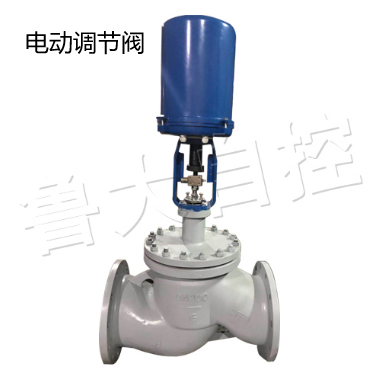

电动调节阀

6、手动式开关1使电动执行器向开的方向运行,这时打灯亮。开行程接点被顶开停止后,调节100%电阻器使意见反馈电流量为20mA。一般不断2次。

7、开关2放置全自动情况,在3、4端键入4-20mA,各自在4、8、12、16、20处键入数据信号,观查调整精密度。假如产生波动,调死区电阻器使之提升死区。(顺时针方向转动死区提升)

8、观查电制动系统作用是不是果断且无惰走。

9、过扭矩开关姿势后,蒸汽调节阀电机应停止,向反过来方向实际操作后消除锁紧。

一般出厂设置时电动执行器按正行程调准。自力式调节阀当场如需反行程将控制模块接线端子的16与17;13与15;9与10另外互换。
