电动调节阀简介

发布时间:2020年03月24日 浏览量: 【返回上一页】

      电动调节阀简介:

电动调节阀是工业管道控制系统不可缺少的仪表产品。流量的准确调节与介质损失的主要问题和压力超压保护系统的重要手段有关。随着工业领域自动化程度的提高,它在各个工业生产领域得到越来越多的应用。与传统气动控制阀相比,具有明显的优点:电控阀节能(仅在能耗工作中)、环保(无碳排放)、安装快捷方便(不需要复杂的气动管道和气泵工作站)。Tachen电动调节阀执行器具有进给功能,接受统一的4-20mA或1V≤5V安培≤Middo直流的标准信号,将电流信号转换为相应的直线位移,自动控制调节阀的开启,实现管道内流体的压力、流量、温度、液位等工艺参数的连续调整。"通过接收工业自动化控制系统(如4~20 mA)的信号,电动调节阀驱动阀门改变阀芯与阀座之间的截面积,以控制管道介质的流量、温度、压力等工艺参数,从而实现自动调节功能。

电动调节阀

电动调节阀的特性:

电动调节阀主要由阀体、套筒、阀瓣、阀杆等部分组成。在套筒和阀瓣上都有节流孔,可以通过旋转阀座内的阀瓣来改变流量区域并调节流量。采用ZKJ型或其它电动角行程执行器,可实现遥控和自动控制。调节阀广泛应用于给水管道中,调节流量。也可用于输油管道。

电气控制阀性能:

(1)由于不需要系统调试,省去了许多麻烦,节省了很多时间,缩短了完成日期。

(2)由于无需使用阀组和阀进行分层控制,它节省了更多的管道、保温材料和安装成本和时间;

(3)供水系统一直处于平衡状态,因此水系统的平衡不会受到设备的安装和分期建造或分阶段使用的影响。

(4)即使某些地区的水系统设计在工程后期或投产后因某些用途的改变而需要改变,也不会影响其他地区的水系统设计,更不会影响其他地区的水系统平衡。

由于整个系统处于动态平衡状态,制冷机组和水泵将处于最节能的状态,节省了大量的维护费用。

由于系统的流量平衡是自动的,因此安装和维护更加方便,并且消除了人为错误破坏天平的可能性。

电动调节阀的优点:

(1)使用电源方便、经济,节省了建立气源站的一系列费用;

(2)气动阀门电动阀定位器气源的复杂性不仅增加了成本,而且导致可靠性下降(环节越多,可靠性因素越少);

从经济的角度来看,除了节省气源站的成本外,还可以节省电动阀门定位器的成本:一个很好的进口电动阀门定位器;

四个环节已减少,维修工作量亦相应减少。

电动调节阀主要技术参数

电动调节阀的工作原理:

工作电源:DC24V,AC220V,AC380V及其他电压等级。

输入控制信号:DC4-20MA或DC1-5V。

反馈控制信号:DC4-20Ma(负载电气阻塞500欧姆以下)

电动调节阀的流动特性:

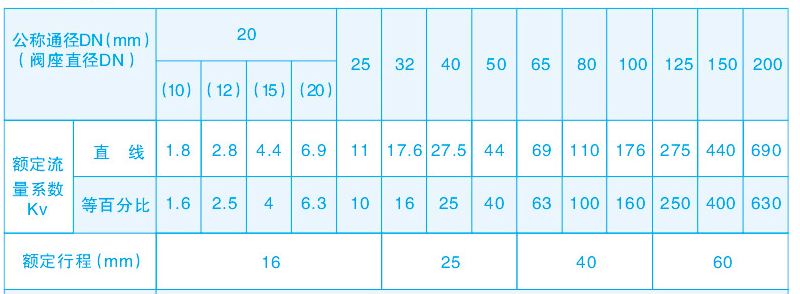

电动调节阀的流量特性是在阀门两端压差不变的情况下,介质通过电动调节阀的相对流量与阀门开度的关系。电动调节阀有三种流动特性:线性特性、等百分比特性和抛物线特性。

电动调节阀应用领域:

电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

电动控制阀电气原理:

范围信号,电机旋转,由齿轮,杠杆,或齿轮加杠杆,驱动阀杆运行,实现直行或角行程。"全部关闭。

电动控制阀选择点:

电气控制阀的主要控制参数为:公称直径、设计标称压力、中等允许温度范围。

(2)在流量和开启高度成正比的情况下,应选择一种特殊的调节阀。球阀和蝶阀可用于一般的粗调。

(3)阀门的密封性能是评价阀门质量的主要指标之一。阀门的密封性能主要包括两个方面,即内部泄漏和外部泄漏。内部泄漏是指阀门阀座与关闭部件之间介质的密封程度。阀杆外漏是指阀杆填料部分的泄漏、中间垫片的泄漏和阀体因铸造缺陷而产生的泄漏。泄漏是不允许发生的。

(4).电动调节阀的理想流量特性是快开、抛物线、直线、等比例的四种,根据实际工作流量特性选择合适的流量特性控制阀。

注:s=调节阀完全开启时的压力损失/调节阀所在的串联分支的总压力损失。

为了避免阀门流量过大,尽可能节省泵的功耗,建议使阀门S/AM/0.7的运行状态保持良好。

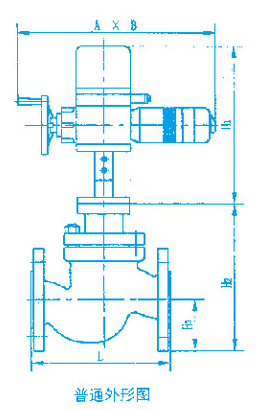

电动调节阀普通外形图

(5)调节阀公称直径的选择应根据所需的阀门循环容量来确定。调节阀的公称直径不应太大或太小。过大,增加了工程造价,而阀门的百分比较低,调节精度降低,使控制性能变差。太小,增加系统阻力,即使阀门100%开启,系统仍不能满足设定容量的要求。".

6.调节控制阀的压差和关闭压差

对于调节阀来说,允许调节压差和关闭压差是选择调节阀的重要指标。

电气控制阀安装注意事项:

控制系统的新设计和安装,为了确保调节阀在启动时能正常工作,使系统安全运行,新阀门在安装前应先检查阀门上的铭牌标志是否符合设计要求。同时,应对下列项目进行调试。

基本误差极限;全行程偏差;死区;

如果原系统是用于大修的控制阀,除了上面的止回阀外,还有旧的阀门填料箱和连接件等部分的密封试验检查。

在现场使用中,许多原因往往不是控制阀本身的质量问题,而是控制阀安装和使用不当造成的。如果安装环境、安装位置和方向不当或管道不清洁等原因,电气控制阀安装中应注意以下几个方面:

(1)电动调节阀属于现场仪表,要求环境温度在-25≤60℃范围内,相对湿度为95%。如果安装在露天或高温下,应采取防水降温措施。在有来源的地方,远离源头或增加防振措施。

(2) 电动调节阀一般应垂直安装,特殊情况下可倾斜。例如,当倾斜角度较大或阀门自重过大时,应采用支撑件保护阀门。

(3) 一般情况下,调节电动节流阀安装管道离地面或地面高度不宜过高。当管道高度大于2m时,应尽量设置平台,以方便手轮的操作和维护。

(4) 电动调节阀安装前,应对管道进行清洗,清除污垢和焊渣。安装完毕后,为保证阀体内无杂质残留,应重新清洗阀门,即在通入介质时,应将所有阀门打开,防止杂质堵塞。使用手轮机构后,应回到原来的空档位置。

(5) 为使电动调节阀发生故障或检修时生产过程能继续进行,调节阀应设置旁路管路。

同时,应特别注意控制阀的安装位置是否符合工艺要求。

(6) 电动调节阀的电气部分应根据相关电气设备的施工要求进行安装。防爆产品按《爆炸危险场所电气设备安装规范》要求安装。例如,应使用SBH型或其他外径为±11.3mm的六芯或八芯橡胶电缆来安装场导体。在使用和维护过程中,严禁打开检修盖,在爆炸性场所撬动隔爆面。同时,拆装时,不要敲击或划伤隔爆面,维修后应恢复到原来的隔爆要求状态。

(7) 执行机构减速机解体检修后,注意油润滑,一般不要拆卸、清洗或加注低速电机。组装完成后,检查阀位与阀位开度指示是否一致。

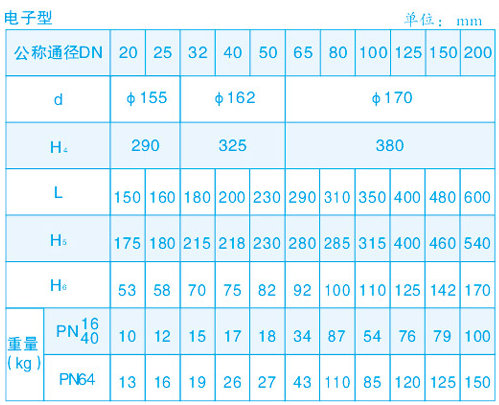

电动调节阀尺寸图

调节阀系列选择系统的应用

电动调节阀选择软件之所以上升为选择系统,在于它的创新

 1)选择系统利用互联网自动将企业在全国各地销售网点的订货信息传送到企业总部信息系统,进行销售业务处理(自动报价、合同评审、计划生产调度等),改变以往岗位手工录入零部件的工作模式。

2) 订单产品的远程自动识别属于常规产品或特殊产品。调节阀产品选择系统可以使销售人员在与公司外客户签订合同前,利用软件系统自动确定所选产品是否属于特殊产品,为商务谈判技术提供依据。

3) 软件版本可以远程更新,更新后的产品信息可以随时发布到各销售网点,保证销售选型人员获取的产品数据始终是最新的,保证选型人员选择的产品信息与企业内部设计信息,减少中间环节的错误。
