电动调解阀的多样选择

发布时间:2020-07-03 08:26:40 浏览量:2908 【返回上一页】

电动调解阀的选择

1.1电动调解阀类型的选择

主要是根据现场介质的特点、控制要求、安装环境等因素结合电动调节阀本身的流量特性和结构而进行选择,如表1所示。

选用电动调节阀时还应考虑上阀盖的形式和所用的填料。当使用工作温度为-20℃~+250℃时,只需采用普通的结构;当工作温度为-50℃~+450℃时应采用阀盖上有多层散热片的散热结构。还有波纹管的波纹室封密阀盖主要用于剧毒、易挥发、易渗透等重要介质的场合。

电动调节阀常用的密封填料有聚四氟乙烯和石棉绳填料,虽然前者比后者昂贵但密封效果却好得多。

气开、气关式电动调节阀的选择应根据当气源信号压力中断时,电动调节阀处打开或关闭的位置对工艺生产所造成危害的大小而定。若阀门处于打开位置时危害性小则选用气关式。动作过程为:有气则关闭,无气则开启;若阀门处于关闭位置时危害性小则选用气开式,动作过程为:有气则开,无气则关。

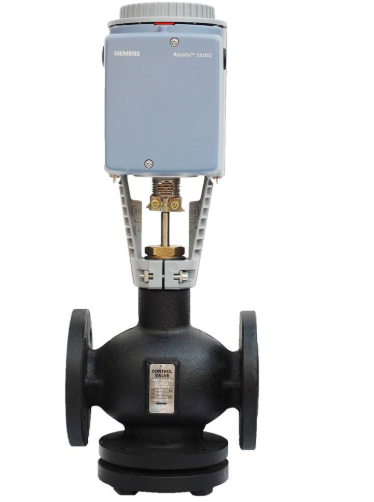

电动调解阀的图片

1.2电动调解阀口径的选择

在进行自动化技术改造时,阀门口径可以依据等截面积的原则来考虑,依据手工操作时阀门口径多大,及开启圈数多少估计开启面积,然后选用在正常工况下具有相同开启面积的电动调节阀。在进行新装置设计时通常是按流通能力C值来确定阀门口径。

常用方法有两种。

①依据实际的最大流量Qmax算出相应的流通能力Cmax,然后从产品系列中选取稍大于Cmax的C值及相应的阀门口径,选取时应留必要的余地,最后对实际最大流量Qmax时的阀门开度进行验算:在Qmax时开度应不大于90%。

②更实用的途径是按常用流量算出相应的流通能力Cvc。选用阀门的C值应使Cvc/C在0.25~0.8之间,即按常用流量Cvc值乘以(4~1.25),一般Cvc/C=0.5为相宜。当工作特性为对数特性时可更小些。、

1.3电动调解阀流量特性的选择

1.3.1从调节系统的调节品质分析

考虑原则:适当选择电动调节阀的特性,以阀放大系数的变化来补偿电动调节阀对象放大系数的变化,使调节系统总的放大系数保持不变的控制效果。

1.3.2工艺配管情况分析

在生产现场,电动调节阀总与管道设备连在一起使用,必然存在阻力,电动调节阀的工作流量特性与理想流量特性不同。因此,首先应按控制系统的特点

注:S表示阀全开时的压差与系统总压差的价值。

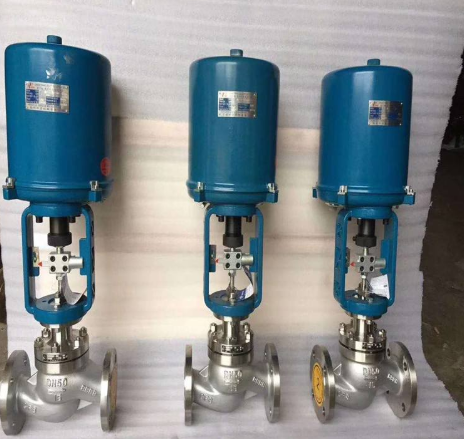

电动调节阀的图片

选择希望得到的工作特性,然后考虑工艺配管情况来选择相应的理想特性。表2可供参考。

1.3.3从负荷变化情况分析

直线阀在小开度时流量变化大,调节过于灵敏,容易引起振荡,因此在S小负荷变化大的场合不宜使用;等百分比阀的放大系数随阀门行程增加而增大,流量相对变化是恒定不变的,因此它适用于负荷变化幅度大的场合,快开特性阀一般用于双位调节和程序控制的场合。
