电动套筒调节阀ZAZM ZDLM

ZAZP、ZAZM系列电动单座、套筒调节阀接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、治金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。


产品概述

ZAZP、ZAZM系列电动单座、套筒调节阀从调节装置接收直流电流信号,改变被调节介质的流量,并将受控过程参数保持在给定值。广泛用于电力,冶金,化工,石油,纺织,制药,造纸等行业的生产自动化控制。

该系列产品的公称直径为20到200 mm,公称压力为1.0,1。 6、 4.0,6.4MPa,工作温度范围为40°C至450°C,接收信号为0〜10mA.DC或4〜20mA.DC.其中,电动单座调节阀适用于压力差小,介质粘度高或某些杂质的场合。电动套筒调节阀适用于大压差。根据阀内件的密封材料,有金属密封件和非金属密封件两种,当阀门关闭时,泄漏量可达到VI级(零泄漏)。根据填料的不同,可分为普通填料密封和波纹管密封,前者用于一般情况,后者在重要情况下不泄漏。流量特性为线性或相等百分比。不同的执行器可以分为两种:普通型和电子型。提供各种规格。


技术参数

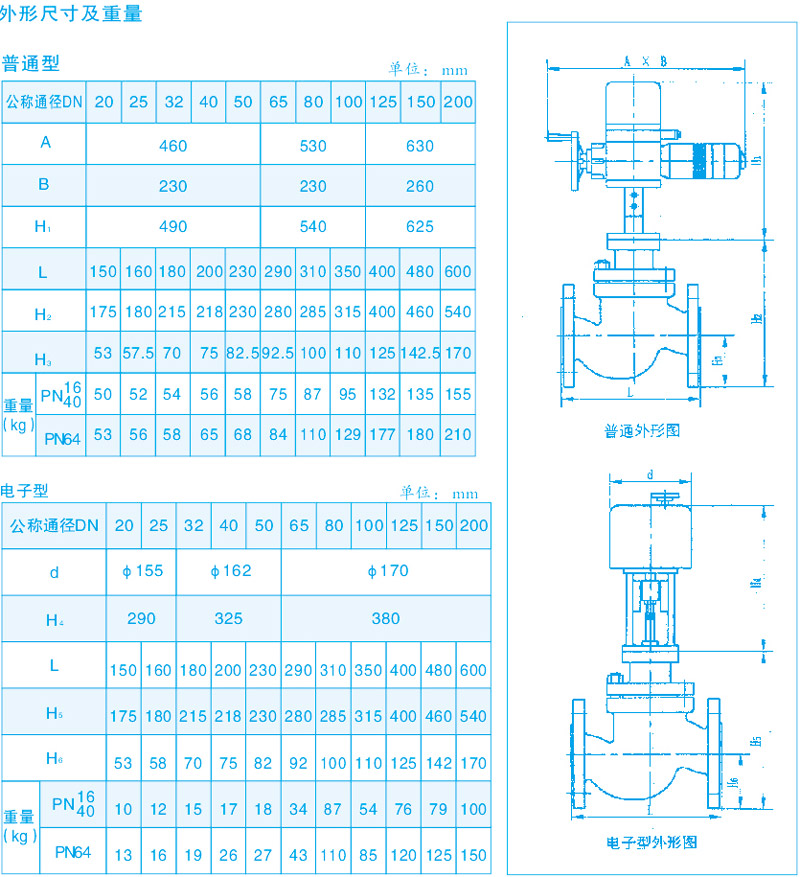

外形尺寸

连接尺寸及标准

·法兰标准:铸铁法兰按GB4216-84

                  铸钢法兰按GB9113-88

·法兰密封面型式:PN10、PN16为凸面

                           PN40、PN64、PN100为凹凸面,阀体为凹面。

·结构长度:按GB12221-89标准

·夹套保温型夹套载热体接口:对焊中18×4

*阀体法兰及法兰端面距可以按用户指定的标准制造。

如:ANSI、JIS、JPI等


生产工艺

主要零件材料

阀体、阀盖:HT200、ZG230-450

                    ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti

                    1Cr18Ni9Ti+PTFE

                    1Cr18Ni9Ti+司钛莱合金堆焊

填料:聚四氟乙烯、柔性石墨

推杆、衬套:2Cr13

垫片:橡胶石棉板、10、1Cr18Ni9Ti

          石棉缠绕垫片

波纹管:1Cr18Ni9Ti

卖点展示

特点

阀体是根据恒定的低流量阻力流道的流体力学原理设计的,额定流量系数增加了30%。

●调节范围广,固有调节比为50,流量特性与直线相同。

电动套筒调节阀阀芯具有上下压力平衡孔,不平衡力小,阀稳定性好,套筒可互换,压差大。

●调节闭塞型采用软屏蔽结构的阀芯,达到V1级泄漏标准(零泄漏)。

伺服放大器使用深动态负反馈来提高自动调节的精度。

●电动操作器有多种形式,可应用于4〜20mA.DC或0〜10mA.DC。

电子电动控制阀可以通过电流信号直接控制阀的开度,无需伺服放大器。

波纹管密封式调节阀在移动的阀杆上形成完整的密封,以防止流体泄漏。

电动调节阀阻力系数解析:

从流体动力学的见解看,电动调节阀是这种部分摩擦阻力能够转变的节流阀元器件。针对不能缩小流体力学,总流量仅随摩擦阻力指数转变。电动调节阀的摩擦阻力指数的转变是根据阀心行程安排的更改保持的。通常电动调节阀与管理机构融为一体工作中。

比如调节阀门与气动执行机构融合成1个总体,即组成气动执行器,是当代工业控制系统中运用较广的这种电动执行机构。调节阀门与电动执行器相辅,可作为各种各样自动控制系统中的电动执行机构(见气动式实行元器件,电动式实行元器件)。


贴心服务

订货须知

订货时请用户提供以下资料:

·调节阀名称、型号

·公称通径(mm)

·公称压力(MPa)

·额定流量系数(Kv)

·固定流量特性

·介质名称、阀前后压力、温度、流量等

·整机作用方式(电开、电关)及输入信号

·阀体、阀内件及填料材质

·附件(操作器、伺服放大器等)

·其它特殊要求
