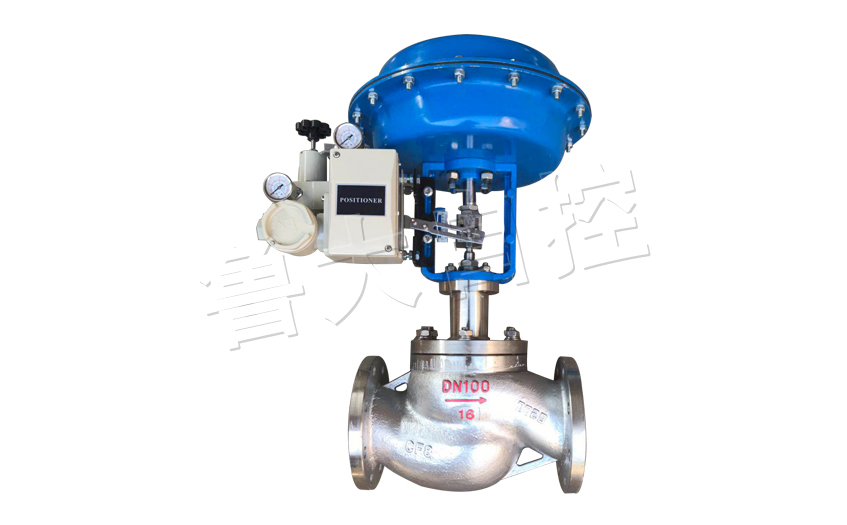

气动套筒调节阀ZXM

ZXM型新系列气动薄膜直通套筒调节阀是一种压力平衡式调节阀采用带衬套导向和双压力密封面的双密封面阀芯结构。使用多弹簧致动器,整体结构紧凑,轻便且具有良好的稳定性。流体通道为S流型,压降损失小,从而允许较大的压差,较低的噪音水平和较大的循环能力。广泛用于精确控制气体,液体和其他手段的过程参数,例如将压力,流量,温度,液位保持在给定值。特别适用于流量大,阀间压力差大,泄漏不高的场合。

产品概述

ZXM系列新型气动薄膜直套调节阀是一种平衡压力调节阀,采用套筒导向和压力平衡的双密封面阀芯结构。使用多弹簧致动器,整体结构紧凑,轻便且具有良好的稳定性。流体通道为S流型,压降损失小,从而允许较大的压差,较低的噪音水平和较大的循环能力。广泛用于精确控制气体,液体和其他手段的过程参数,例如将压力,流量,温度,液位保持在给定值。特别适用于流量大,阀间压力差大,泄漏不高的场合。

该系列产品有标准型,散热器型,低温型,可调切口型,波纹管密封型,护套绝缘型等。产品的标称公称压力为PN(Mpa)1. 6、 4.0,6. 4、 10.0;阀体DN的直径范围(mm)20-200。适用流体温度在-196℃〜+ 560℃的范围内进行各种度数。泄漏标准为IV级,V级和VI级。流动特性具有直线和相等的百分比。有多种规格可供选择。

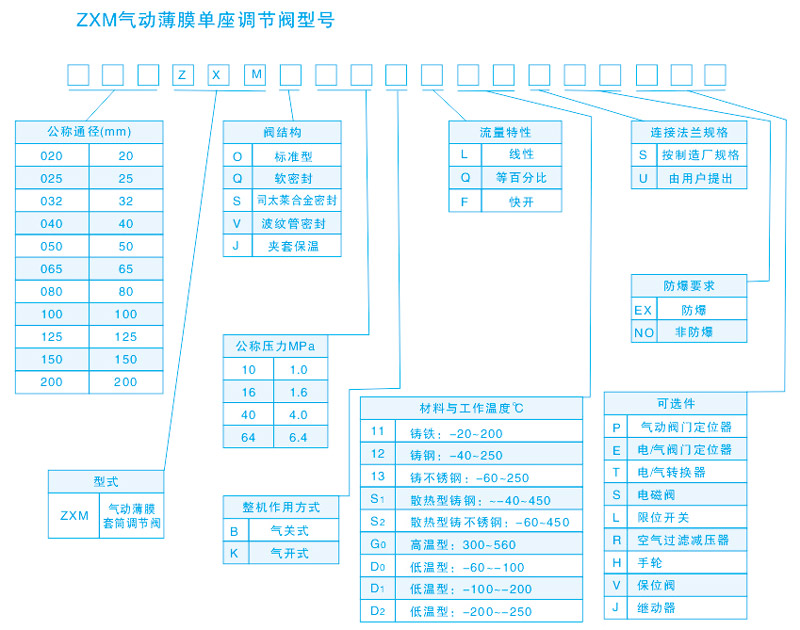

气动套筒调节阀ZXM型号表

技术参数

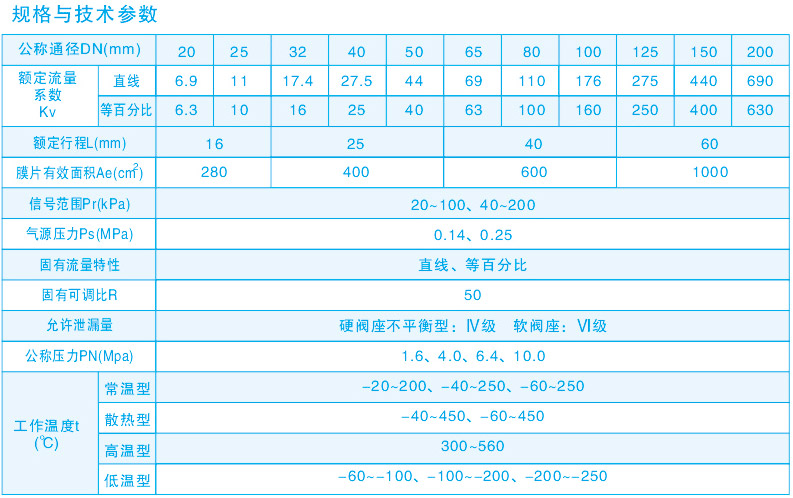

气动套筒调节阀ZXM技术参数表

外形尺寸

连接尺寸及标准

·法兰标准:铸铁法兰按JB78-59

                  铸铁法兰按GB9113-88、JB/T79.1-94

·法兰密封面型式:PN10、PN16为凸面;

                           PN40、PN64为凹凸面、阀体为凹面。

·结构长度:按GB12221-89标准

·薄膜执行机构气信号接口:内螺纹M16×1.5

·夹套保温型夹套载热体接口:对焊φ18×4

*连接方式:间体法兰及法兰端面距离可以按用户指定的标流制递。

如:ANSI、JIS、DIN等标准。

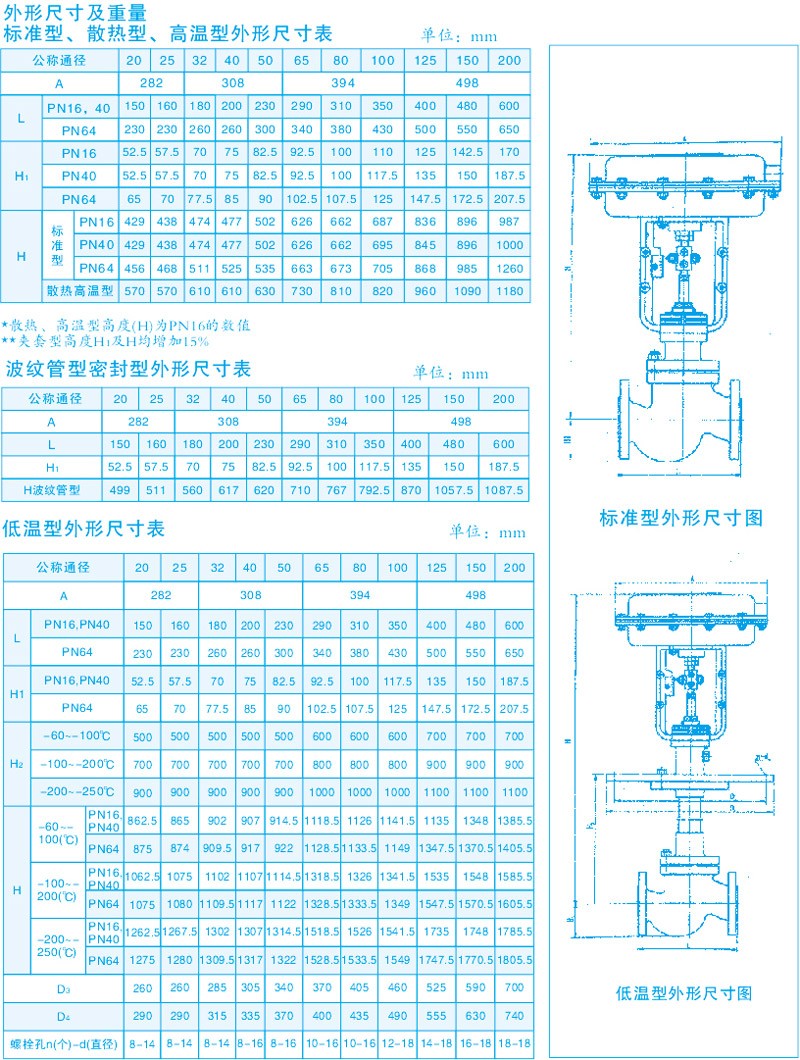

气动套筒调节阀ZXM外形尺寸表

生产工艺

主要零件材料

阀体、阀盖:HT200,ZG230-450

                    ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti

                    1Cr18Ni9Ti+PTFE

                    1Cr18Ni9Ti+司钛莱合金堆焊

软密封阀头:增强聚四氟乙烯

填料:聚四氟乙烯、柔性石墨

波纹管:1Cr18Ni9Ti

垫片:橡胶石棉板、10°、1Cr18Ni9Ti石棉缠绕垫片

膜盖:A3

波纹膜片:丁腈橡胶夹增强涤纶织物

弹簧:60Si2Mn

阀杆、推杆:2Cr13、1Cr18Ni9Ti

衬套:2Cr13

贴心服务

订货须知

订货时请用户提供以下资料:

·调节阀名称、型号

·公称通径(mm)

·公称压力(MPa)

·额定流量系数(Kv)

·固有流量特性

·介质名称

·工作温度及范围

·整机作用方式

·阀体、阀内件及填料材质

·所配附件

·夹套调节阀须注明载热体接口及尺寸

·低温调节阀须注明保温长度,冷箱连接方式

·防爆要求

·其它特殊要求
