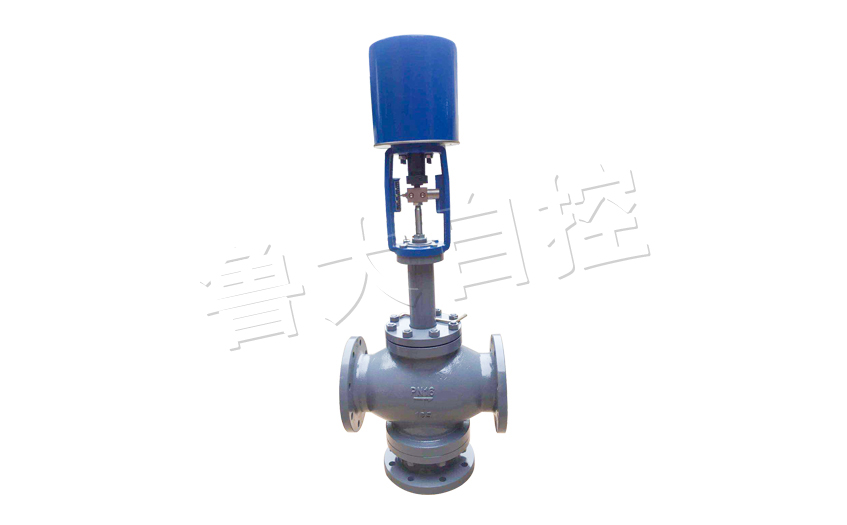

电动三通调节阀(ZAZX) ZDLX

ZAZQ、ZAZX型电动三通合流、分流调节阀由圆柱形,薄壁,窗口形卷轴引导。它配备了DKZ线性执行器,并接受0〜10或4〜20mA的DC信号来打开和关闭阀门。三通汇流调节阀用于将两种流体混合在第三种流体中,或将不同温度的同一流体混合,然后将它们混合在相同温度的流体中。三通换向阀将一种流体分为两种。

该系列产品的直径为25mm至200mm,公称压力为1.0、1.6、 4.0、6.4MPa,温度范围为-60°C至450°C。


产品概述

ZAZQ、ZAZX型电动三通合流、分流调节阀由圆柱形,薄壁,窗口形卷轴引导。它配备了DKZ线性执行器,并接受0〜10或4〜20mA的DC信号来打开和关闭阀门。三通汇流调节阀用于将两种流体混合在第三种流体中,或将不同温度的同一流体混合,然后将它们混合在相同温度的流体中。三通换向阀将一种流体分为两种。

该系列产品的直径为25mm至200mm,公称压力为1.0,1.6、 4.0,6.4MPa,温度范围为-60°C至450°C,并且控制信号它是0〜10或4〜20mA.DC.不同的执行器可以分为两种类型:普通型和电子型。


技术参数

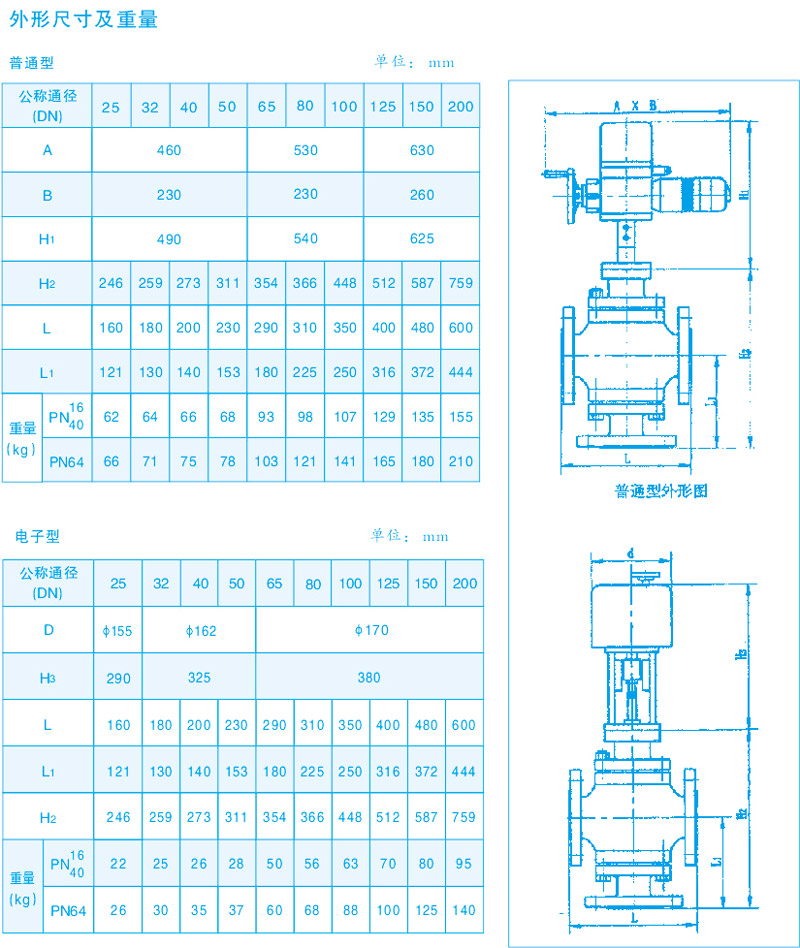

外形尺寸

连接尺寸及标准

·法兰标准:铸铁法兰按GB4216.5-84

                  铸钢法兰按GB9113-88、JB/T79-94

·法兰密封面型式:PN16、PN16为凸面

                            PN40、PN64为凹凸面,阀体为凹面。

·结构长度:按GB12221-89标准

·夹套保温型夹套载热体接口:对焊φ18×4

*阀体法兰及法兰端面距可按用户指定的标准制造。

如:ANSl、JIS、DIN等


生产工艺

主要技术性能指标

·基本误差:±2.5%

·回差:2%

·死区:3%

·额定行程偏差:+2.5%

·额定流量系数偏差:±10%

·固有流量特性:符合IEC534-1和GB/T4213-92

规定的斜率偏差要求。


主要零件材料

阀体、阀盖:HT200、ZG230~450

                    ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti+司钛莱合金

填料:聚四氟乙烯

堆焊填料:聚四氟乙烯

推杆、衬套:2Cr13

卖点展示

特点

·流体向阀芯的流向处于打开状态,工作稳定性好。

·除了在阀盖上引导衬套外,阀芯侧面和阀座内表面也有引导作用,引导面积大,工作可靠。

·伺服放大器使用深度动态负反馈来提高调节精度。

·电动操作器有多种形式,可应用于4〜20mA.DC或0〜10mA.DC。

·电子电控阀可通过电流信号直接控制阀的开度,无需伺服放大器。

·节省自动投资,同一系统可以节省一个阀并简化系统,与单座,两座或套筒控制阀相比,节省投资。

·波纹管密封类型在动杆上形成完整的密封,以阻止流体泄漏。


贴心服务

订货须知

订货时请用户提供以下资料:

·调节阀名称、型号

·公称通径(mm)

·公称压力(MPa)

·额定流量系数(Kv)

·固有流量特性

·介质名称、阀前后压力、温度、流量等

·整机作用方式(电开、电关)及输入信号

·阀体、阀内件及填料材质

·附件(操作器、伺服放大器等)

·其它特殊要求
