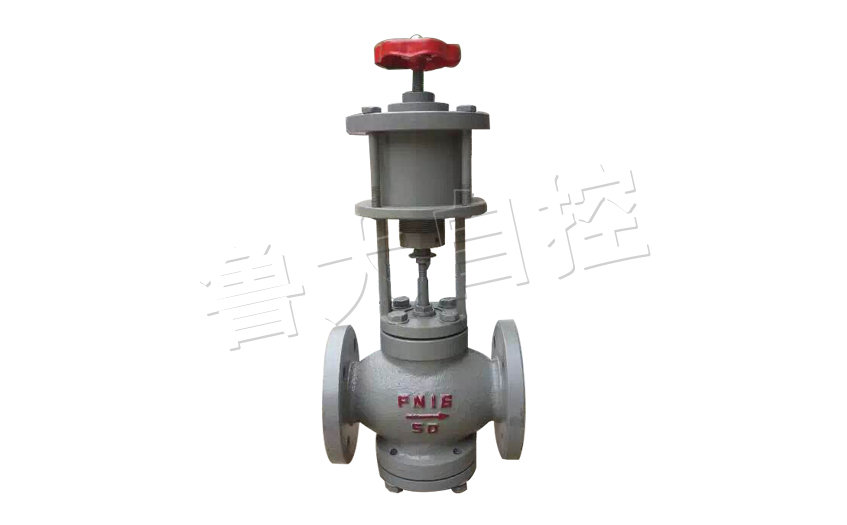

气动活塞切断阀

ZMQ(ZSQ)型系列气薄膜(活塞)切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、拆装方便等优点。

切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、治金、电力、轻工、纺织等各种工业部门和生产过程自动控制和远程控制系统中。


产品概述

ZMQ(ZSQ)型系列气薄膜(活塞)切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、拆装方便等优点。

切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、治金、电力、轻工、纺织等各种工业部门和生产过程自动控制和远程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、

64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为V级或I级。流量特性为快开。

技术参数

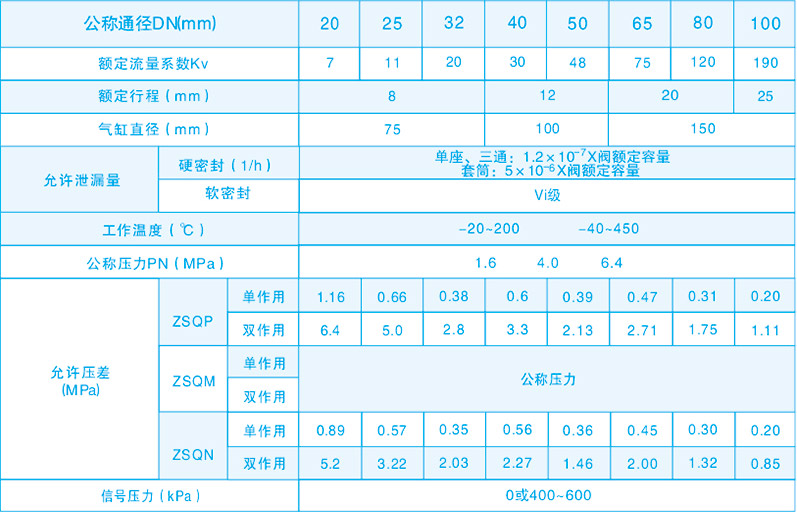

主要技术参数和性能指标

1)本产品性能指标符合GB/T4213-92标准;

2)表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;

3)表中允许值为使用标准气缸值,可配用不同的气缸提高允许压差。

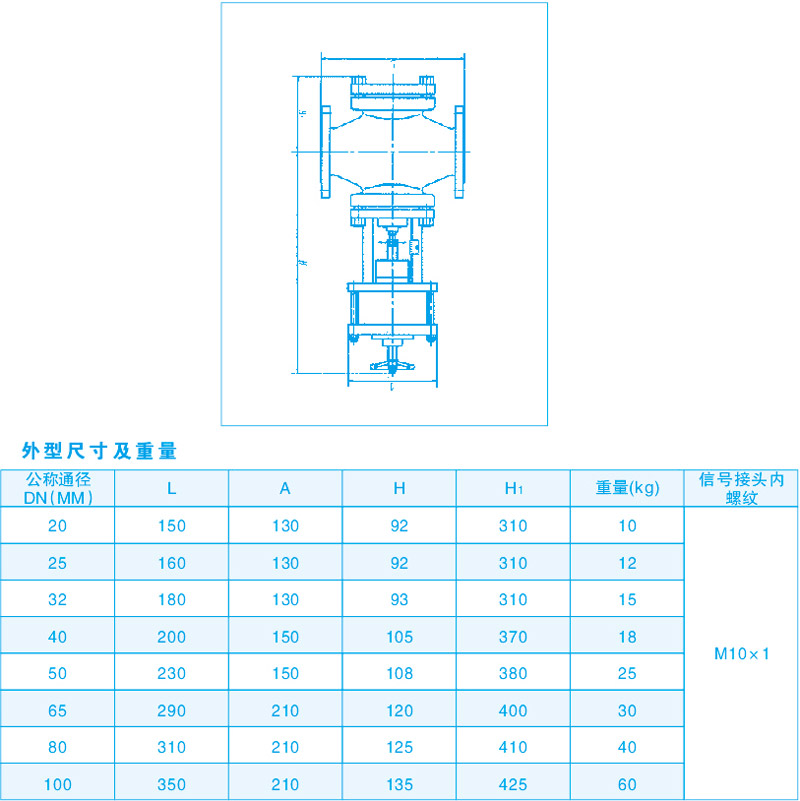

外形尺寸

连接尺寸及标准

·法兰标准:铸铁法兰按GB4216-84

                  铸钢法兰按GB9113-88、JB/T79-94

·法兰密封面型式:PN10、PN16为凸面;

                           PN40、PN64为凹凸面、阀体为凹面。

·结构长度:GB12221-89

·执行机构气信号接口:内螺纹M10×1

·阀体法兰及法兰端面距离可以按用户指定的标准制造。

如:ANSI、JIS、DIN等标准。


生产工艺

主要零件材料

阀体、密封套筒:HT200、ZG230-450

                           ZG1Cr18Ni9Ti

                           ZGOCr18Ni12M02Ti

阀芯、阀座:1Cr18NI9Ti

                    0Cr1 8Ni12M02Ti

                    1Cr18Ni9Ti堆焊司钛莱合金

套筒、阀塞:1Cr18Ni9Ti

                    0Cr18Ni12M02Ti

                    1Cr18Ni9Ti堆焊司太莱合金

填料:聚四氟乙烯、柔性石墨

波纹膜片:丁腈橡胶夹增强尼龙织物

弹簧:60Si2Mn

阀杆、推杆:2Cr13、1Cr18Ni9Ti

阀芯、阀塞(软质件):增强聚四氟乙烯

波纹管:1Cr18Ni9Ti

卖点展示

特点

·切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%重量可减轻约30%

·阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%

·阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。

·平衡型阀内件,提高了切断阀的许用压差。

·波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。

·活塞式执行机构,操作力大,使用压差大。

贴心服务

订货须知

订货时请用户提供以下资料:

·调节阀名称、型号

·公称通径(mm)

·公称压力(MPa)

·额定流量系数(Kv)

·介质名称

·工作温度及范围

·整机作用方式

·阀体、阀内件及填料材质

·所配附件
