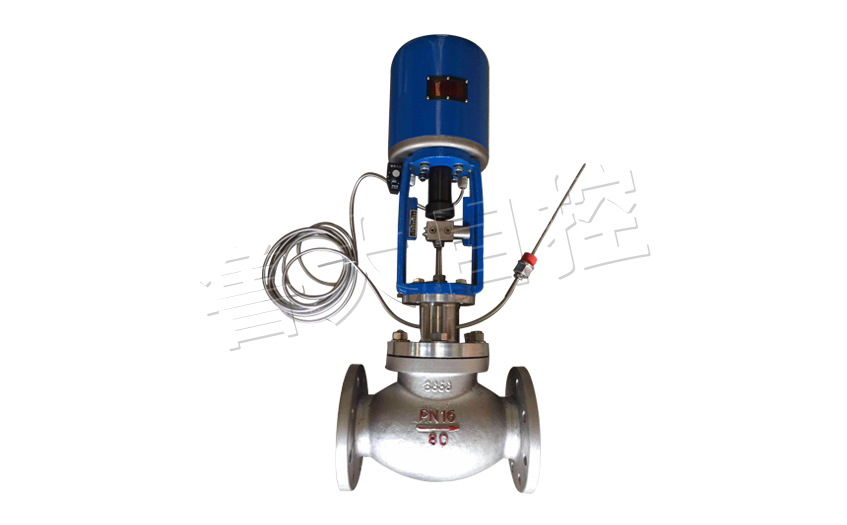

(自力式)电温度调节阀 ZZWPE

自力式电控温度调节阀(适用于控制大口径油的传热和传热,此阀的最大特点是仅是普通的220V电源,采用自行调节装置能量,直接调节温度该阀结构简单,操作方便,温度调节范围广,响应时间短,适用于蒸汽,热水,热油和燃气的控制,也可用于防止过热或热交换。快速,可靠的密封性能,在操作过程中可以随意调节石油,食品,纺织,酒店和餐饮业的热水供应。

产品概述

自力式电控温度调节阀(适用于控制大口径油的传热和传热,此阀的最大特点是仅是普通的220V电源,采用自行调节装置能量,直接调节温度该阀结构简单,操作方便,温度调节范围广,响应时间短,适用于蒸汽,热水,热油和燃气的控制,也可用于防止过热或热交换。快速,可靠的密封性能,在操作过程中可以随意调节石油,食品,纺织,酒店和餐饮业的热水供应。

电温度调节阀编制说明

技术参数

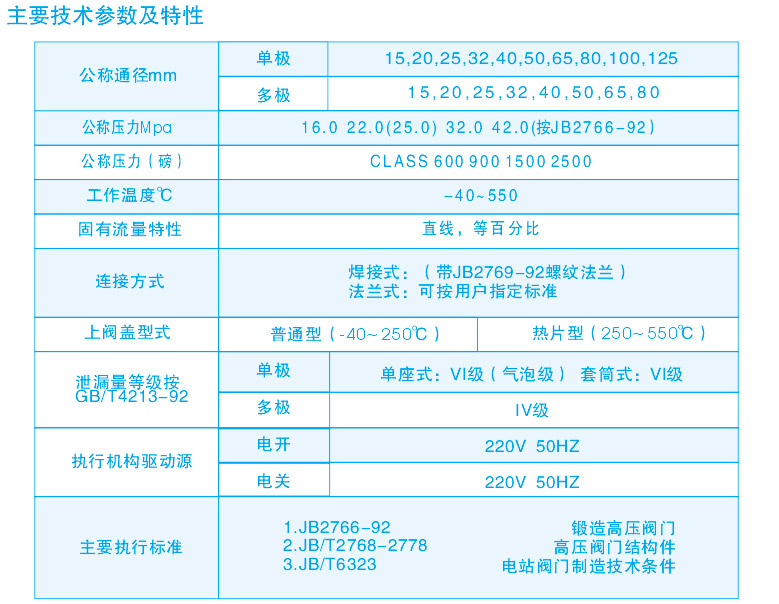

电温度调节阀 技术特性及参数

外形尺寸

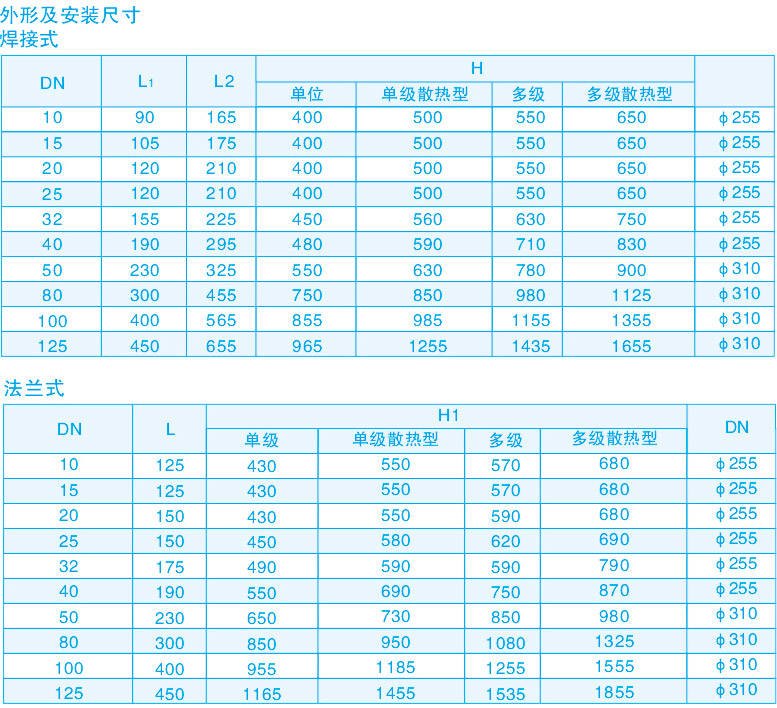

电温度调节阀 外形及安装尺寸

使用须知

调节阀由三部分组成:主阀,智能执行器和传感器。根据用户需要,有加热型和冷却型两种。

图中示出了加热式调节阀的结构和原理:工作前主阀芯处于半开位置,传感器处于自然状态。连接电源,主卷轴完全打开。介质从箭头方向流向主阀体,并通过阀芯加热储热罐。当温度上升到相应的设定值时,传感器会生成相应的智能集成线性信号输入执行器,该执行器驱动阀杆和卷盘以产生位移,并关闭主卷盘以停止加热。当温度低于设定值时,传感器生成一个线性信号输入致动器,该致动器驱动卷盘打开,使介质根据抛物线特性流入储热罐并加热到储罐。设定值。这样,总是将受控介质控制在设定的温度范围内,从而达到温度控制的目的。

安装方式

(1)在安装之前,必须对管道进行严格的净化处理,并且必须吹除焊渣和其他杂物,否则会严重损坏阀门。

(2)温度控制阀必须垂直安装在水平管中,并且介质的流动方向必须与阀体上的箭头一致。

(3)为使自动控制系统或阀门继续连续运行,必须在旁通阀和阀门上安装过滤器和压力表。温度计安装在传感器附近,以便于现场监控和温度设置。

见下图:

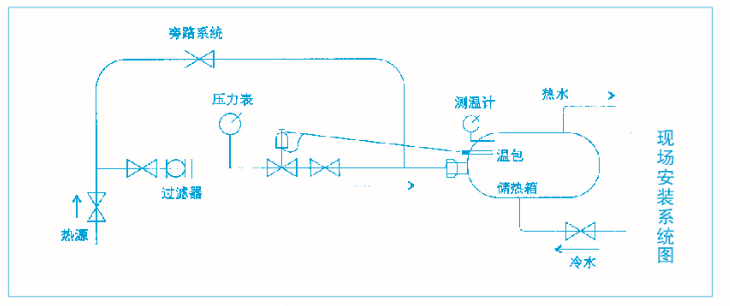

电温度调节阀安装示意图

(4)传感器必须完全浸入受控介质中,并水平或倾斜安装。

2、调试:

(1)连接220V交流电源以打开主阀,然后缓慢打开前阀。

(2)将温度外壳连接到指定的端子。

(3)观察设定的温度变化值是否在允许范围内。如果发现它太高或太低,则拆下驱动器外壳并移动温度调节开关(微调)。反复调节,直到控制温度在允许范围内。

(4)阀门应在环境温度为-25〜55°C的环境中使用,注意防潮。
