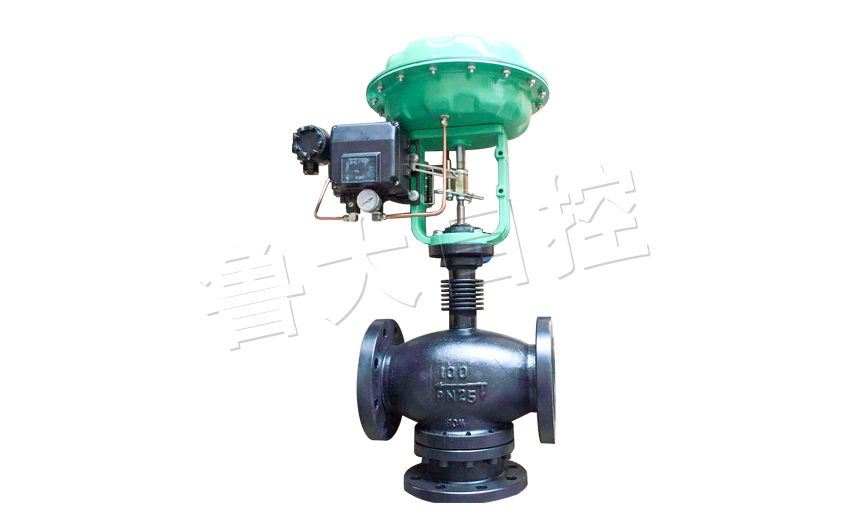

气动薄膜三通调节阀ZXX

ZXN型新系列气动薄膜直通双座调节阀采用双导结构,配备多弹簧执行器。具有结构紧凑,重量轻,动作灵敏,阀容量大,流量特性精确,装拆方便等优点。它广泛用于精确控制气体,液体和蒸汽等介质,过程参数(例如压力,流量,温度和液位)保持在给定值。特别适用于压差大且泄漏量大(不是很干净)的应用。

该系列产品提供标准绝缘类型,波纹管和衬里。


产品概述

ZXN型新系列气动薄膜直通双座调节阀采用双导结构,配备多弹簧执行器。具有结构紧凑,重量轻,动作灵敏,阀容量大,流量特性精确,装拆方便等优点。它广泛用于精确控制气体,液体和蒸汽等介质,过程参数(例如压力,流量,温度和液位)保持在给定值。特别适用于压差大且泄漏量大(不是很干净)的应用。

本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级PN10、16、40、64;阀体口径范围DN25-400。适用流体温度由-250℃~+560℃范围内多种档次。泄漏量标准为l级或V级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

技术参数

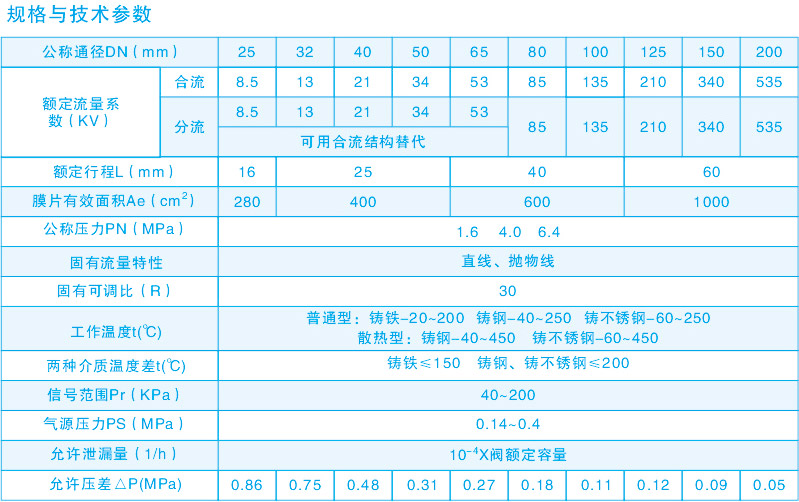

气动薄膜三通调节阀规格参数

外形尺寸

连接尺寸及标准

·法兰标准:铸铁法兰按GB4216-84、

                 铸钢法兰按GB9113-88、JB/T79-94

·法兰密封面型式:PN10、PN16为凸面;

                            PN40、PN64为凹凸面,阀体为凹面。

·结构长度:GB12221-89标准

·夹套保温型夹套截热体接口:对焊中18×4

·气动薄膜执行结构气信号接口:内螺纹M16×1.5

“阀体法兰及法兰端面距离可以按用户指定的标准制造。

如:ANSI、JIS、DIN等标准。

气动薄膜三通调节阀外形尺寸

生产工艺

主要零件材料

阀体、阀盖:HT200

                    ZG230-450

                    ZG1Cr18Ni9Ti

阀体、阀盖:HT200

                    ZG230-450

                    ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti,司钛莱合金堆焊

填料:聚四氟乙烯、柔性石墨

波纹管:1Cr18Ni9Ti

垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片

膜盖:A3

波纹膜片:丁庸橡胶夹增强涤纶织物

弹簧:60Si2Mn

阀杆、推杆:2Cr13、1Cr18Ni9Ti

村套:2Cr13

软密封阀芯:增强聚四氟乙烯

卖点展示

特色功能

·带有上下双导阀的两座控制阀,在运行过程中具有良好的稳定性。

·有两个卷盘和阀座。阀体“ 四通”可以轻松地从正向更改为反向,并且可以打开气体截止阀。

·阀体是根据流体动力学原理设计的,并且相同截面的流阻值低,标称流量系数大。

·不平衡很小,允许较大的压差。

·执行器采用多重弹簧结构,可将高度降低30%,重量减少30%。

·可调范围大,固有可调比为50。

·ZXNV波纹管密封调节阀在活动阀杆上形成完整的密封,以防止流体泄漏。

·ZXNJ型调节阀带有一个隔热夹管,该夹管用于液体冷却,结晶和凝固而导致堵塞的场合。


使用须知

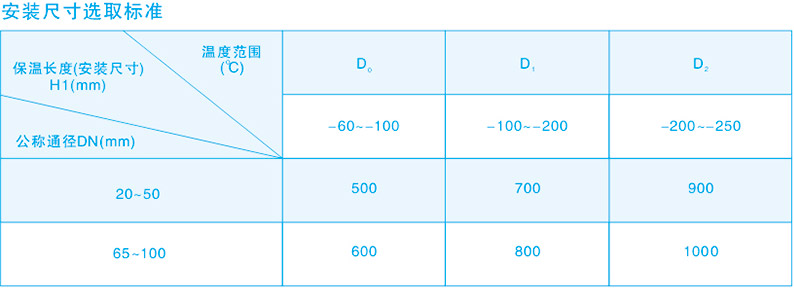

气动薄膜三通调节阀安装选取尺寸

贴心服务

订货须知

订货时请用户提供以下资料:

·调节阀名称、型号

·公称通径(mm)

·公称压力(MPa)

·额定流量系数(Kv)

·固有流量特性

·介质名称

·工作温度及范围

·整机作用方式

·阀体、阀内件及填料材质

·所配附件

·其它特殊要求
